Panduan Uji Sensor Suhu Aircond Guna Multimeter (Coil & Room Sensor)

Jadual Kandungan

Pengenalan

Adakah penyaman udara di rumah anda mula bertingkah pelik? Sekejap sejuk, sekejap panas, kompresor kerap mati hidup, atau lampu indikator berkelip tanpa sebab yang jelas? Sebelum anda terus menyangka kompresor rosak atau gas sudah habis, ada satu komponen kecil yang patut diberi perhatian: sensor suhu aircond. Komponen ini bertindak seperti saraf deria kepada sistem penyaman udara. Jika sensor suhu aircond gagal menghantar bacaan tepat kepada papan litar atau PCB, keseluruhan operasi aircond boleh menjadi tidak stabil.

Sensor suhu aircond membantu unit menentukan bila perlu menyejukkan bilik, bila kompresor perlu berhenti, dan bila sistem perlu melindungi gegelung daripada membeku. Dalam panduan ini, kita akan memahami fungsi dua sensor utama, iaitu sensor bilik dan sensor gegelung, serta bagaimana bacaan asasnya biasanya diperiksa oleh juruteknik. Pengetahuan ini berguna untuk diagnosis awal supaya anda tidak terus menukar komponen mahal akibat salah sangka. Namun, kerana pemeriksaan sensor suhu aircond melibatkan bahagian elektrik dan PCB, jika anda tidak yakin, mendapatkan bantuan profesional aircond service adalah langkah yang paling selamat.

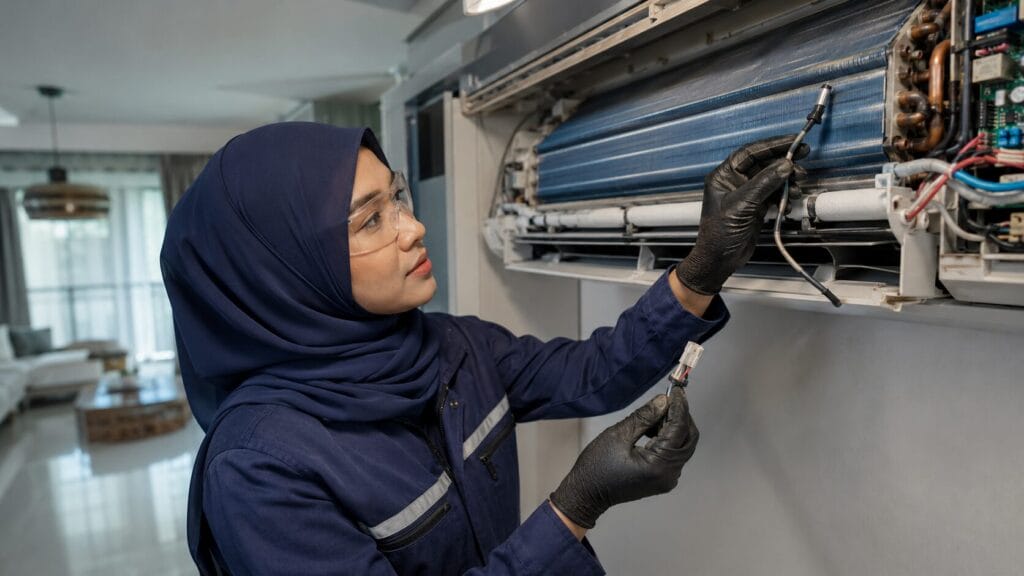

1. Fahami Fungsi Dua Sensor Utama: Sensor Bilik dan Sensor Gegelung

Sebelum memahami cara diagnosis, penting untuk kenal dahulu dua jenis sensor suhu aircond yang biasa terdapat pada unit wall-mounted. Sensor pertama ialah Sensor Bilik atau room sensor. Ia biasanya berbentuk kecil seperti kepala mancis atau plastik hitam yang berada berhampiran laluan udara masuk, biasanya di belakang penapis udara. Tugasnya adalah mengesan suhu semasa udara dalam bilik dan menghantar maklumat tersebut kepada PCB.

Sensor kedua pula ialah Sensor Gegelung atau coil sensor. Ia biasanya berbentuk silinder kecil, ada yang diperbuat daripada tembaga, dan diletakkan pada bahagian gegelung penyejuk atau paip evaporator coil. Fungsi sensor ini adalah memantau suhu coil supaya sistem boleh mengelakkan masalah seperti icing, gas kurang, atau operasi yang tidak normal. Kedua-dua sensor suhu aircond ini biasanya menggunakan prinsip thermistor NTC, iaitu rintangan elektriknya berubah mengikut suhu.

Manfaat memahami perbezaan sensor bilik dan sensor gegelung adalah anda boleh mengagak punca masalah dengan lebih tepat. Jika aircond tidak berhenti walaupun bilik sudah sangat sejuk, sensor bilik mungkin gagal membaca suhu sebenar. Jika outdoor hidup sekejap kemudian mati, atau lampu timer berkelip, sensor gegelung pula mungkin terlibat. Dengan memahami fungsi sensor suhu aircond, anda tidak membazir masa meneka komponen yang salah sebelum memanggil aircond service untuk pemeriksaan lanjut.

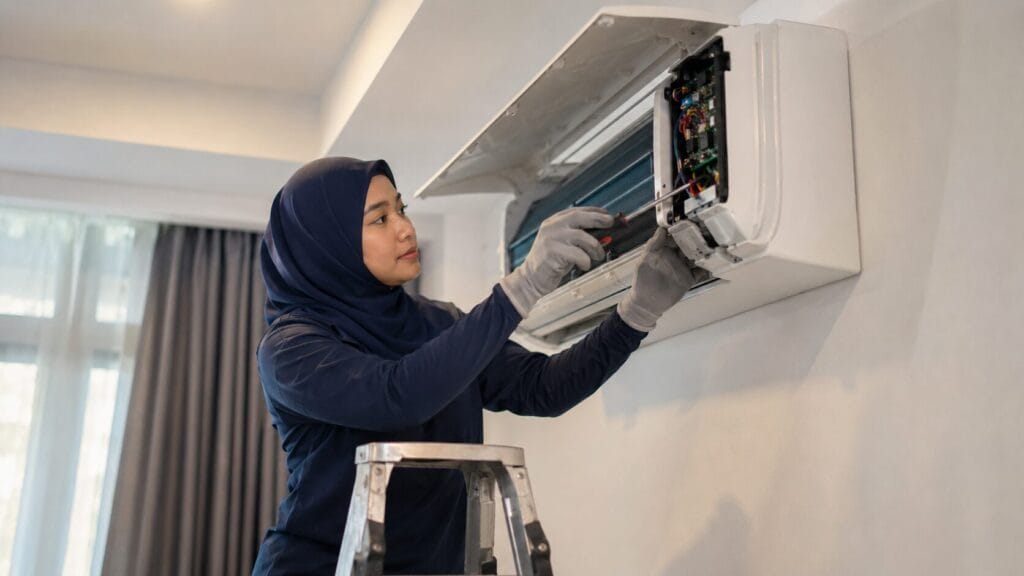

2. Persediaan Keselamatan dan Akses ke Papan Litar (PCB)

Pemeriksaan sensor suhu aircond biasanya memerlukan akses kepada bahagian indoor unit dan kawasan PCB. Bahagian ini sensitif kerana terdapat komponen elektronik, sambungan wayar dan bekalan kuasa yang boleh menjadi bahaya jika disentuh secara cuai. Langkah keselamatan paling penting ialah memastikan bekalan kuasa diputuskan sepenuhnya sebelum sebarang pemeriksaan dilakukan. Jangan bergantung kepada remote sahaja kerana unit masih boleh berada dalam keadaan standby.

Selepas bekalan kuasa dimatikan, pemeriksaan bahagian dalaman perlu dibuat dengan berhati-hati. Casing unit indoor biasanya mempunyai skru dan klip plastik yang mudah patah jika ditarik secara kasar. Di sebelah kanan unit, lazimnya terdapat kotak PCB yang menempatkan papan litar dan soket wayar. Di sinilah wayar sensor suhu aircond biasanya bersambung. Walaupun nampak seperti banyak wayar berselirat, setiap soket mempunyai fungsi tertentu dan tidak wajar dicabut secara rawak.

Manfaat persediaan keselamatan yang betul adalah untuk melindungi diri anda dan mengelakkan kerosakan pada PCB. Ramai pengguna merosakkan papan litar yang asalnya elok hanya kerana terburu-buru menarik soket atau menyentuh bahagian elektronik dalam keadaan unit masih berkuasa. Pemeriksaan sensor suhu aircond yang selamat memerlukan kesabaran, pencahayaan yang baik dan pemahaman asas tentang kedudukan komponen. Jika ada keraguan, lebih baik serahkan kepada juruteknik aircond service yang biasa mengendalikan bahagian PCB.

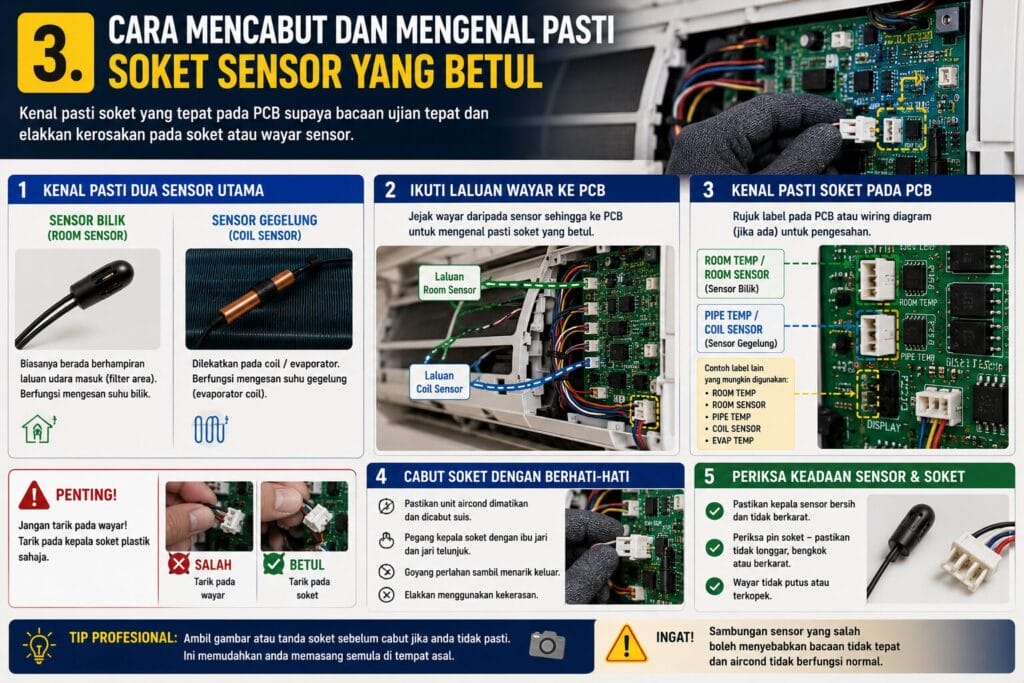

3. Cara Mencabut dan Mengenal Pasti Soket Sensor yang Betul

Langkah seterusnya dalam diagnosis sensor suhu aircond ialah mengenal pasti soket sensor yang betul pada PCB. Wayar sensor bilik dan sensor gegelung biasanya halus dan disambungkan kepada soket kecil berwarna putih, merah, kuning atau warna lain bergantung kepada jenama. Ada model yang menggabungkan kedua-dua sensor dalam satu soket, dan ada juga model yang menggunakan soket berasingan.

Untuk mengenal pasti soket yang tepat, laluan wayar daripada kepala sensor boleh diperhatikan sehingga ke papan litar. Label pada PCB atau wiring diagram yang ditampal di belakang casing kadang-kadang menggunakan istilah seperti “Room Temp”, “Pipe Temp”, “Room Sensor” atau “Coil Sensor”. Namun, jangan cabut soket secara paksa. Wayar sensor suhu aircond biasanya kecil dan mudah putus jika ditarik pada kabel, bukan pada kepala soket plastik.

Manfaat mengenal pasti soket dengan betul adalah bacaan ujian menjadi lebih tepat dan risiko kerosakan menjadi lebih rendah. Sensor yang masih bersambung kepada PCB boleh menghasilkan bacaan yang mengelirukan kerana dipengaruhi komponen lain pada papan litar. Dalam kerja aircond service profesional, sensor suhu aircond biasanya diuji secara berasingan untuk memastikan diagnosis lebih jelas. Jika anda tidak pasti soket mana satu, jangan cuba-cuba mencabut semua soket kerana kesilapan kecil boleh menyebabkan masalah baru.

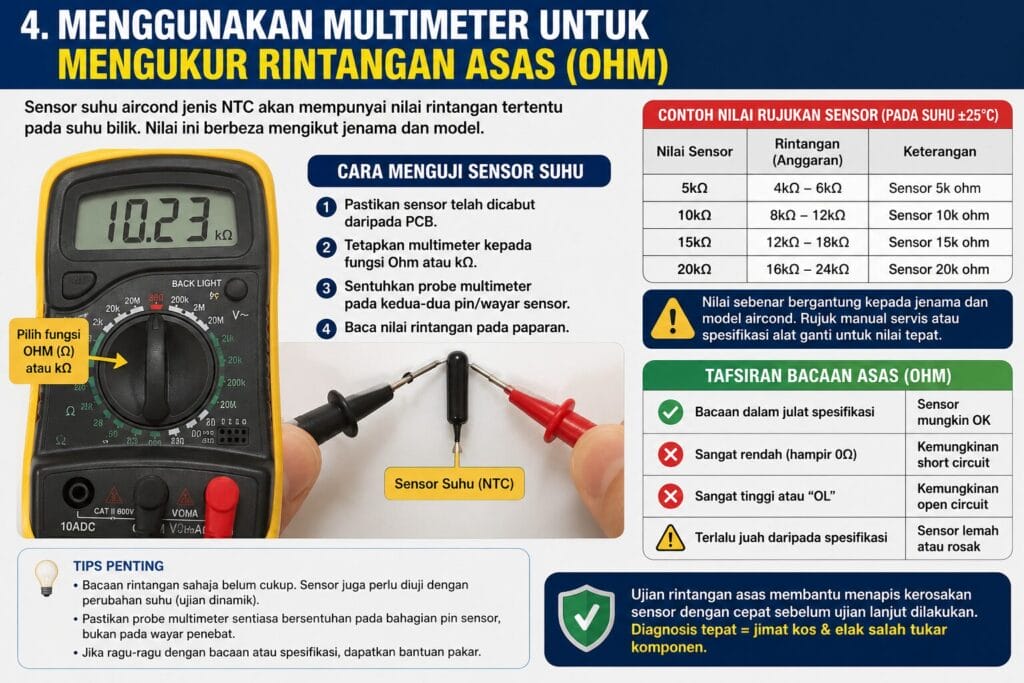

4. Menggunakan Multimeter untuk Mengukur Rintangan Asas (Ohm)

Multimeter digunakan untuk membaca rintangan sensor dalam unit Ohm. Secara umum, sensor suhu aircond yang menggunakan thermistor akan mempunyai nilai rintangan tertentu pada suhu bilik. Nilai ini berbeza mengikut jenama dan model. Ada sensor yang berada sekitar 5kΩ, 10kΩ, 15kΩ atau nilai lain pada suhu lebih kurang 25°C. Bacaan ini tidak boleh dinilai secara sembarangan tanpa merujuk spesifikasi asal.

Apabila juruteknik membuat pemeriksaan, bacaan rintangan sensor suhu aircond akan dibandingkan dengan nilai rujukan. Jika bacaan menunjukkan open circuit, short circuit, atau nilai yang terlalu jauh daripada spesifikasi, sensor tersebut mungkin rosak. Contohnya, jika sepatutnya sensor berada sekitar 10kΩ tetapi bacaan terlalu rendah atau terlalu tinggi tanpa sebab yang munasabah, ia boleh menunjukkan masalah pada sensor, wayar atau sambungan soket.

Manfaat ujian rintangan asas ialah ia membantu menapis kerosakan yang jelas dengan cepat. Jika sensor suhu aircond menunjukkan bacaan tidak normal, punca masalah boleh dikenal pasti tanpa terus menukar PCB, kompresor atau komponen lain yang lebih mahal. Namun, bacaan rintangan sahaja belum tentu cukup untuk mengesahkan sensor benar-benar sihat. Sensor mungkin masih memberi bacaan pada suhu bilik, tetapi gagal berubah dengan betul apabila suhu berubah. Sebab itu ujian dinamik biasanya diperlukan untuk pengesahan lanjut.

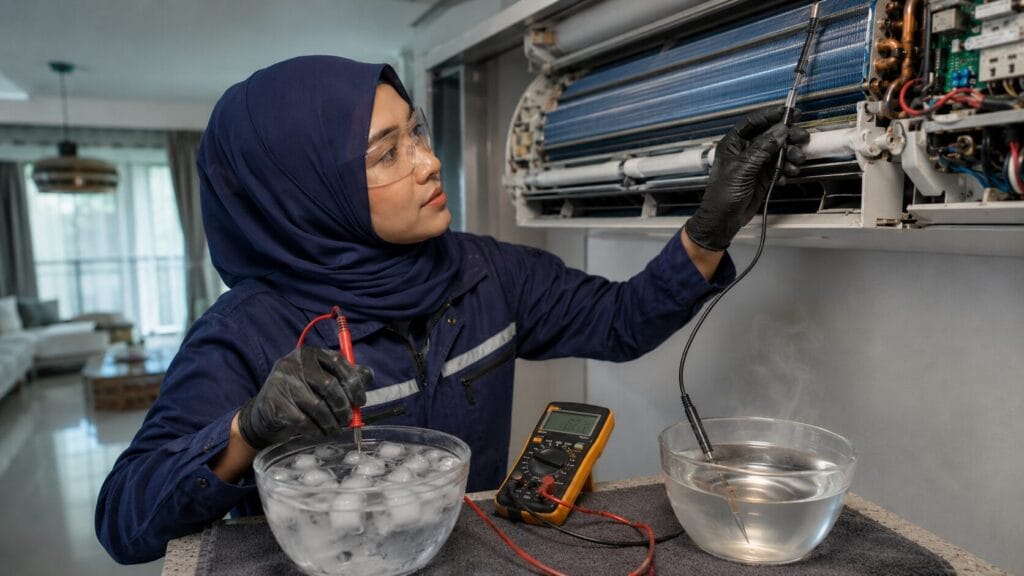

5. Teknik Ujian Dinamik Menggunakan Air Sejuk dan Air Panas

Sensor suhu aircond jenis NTC sepatutnya berubah bacaan apabila suhu berubah. Apabila suhu menjadi lebih sejuk, nilai rintangan biasanya meningkat. Apabila suhu menjadi lebih panas, nilai rintangan biasanya menurun. Prinsip inilah yang digunakan dalam ujian dinamik untuk melihat sama ada sensor masih responsif atau sudah tersekat pada satu nilai tertentu.

Dalam pemeriksaan profesional, kepala sensor akan didedahkan kepada perubahan suhu terkawal, contohnya suhu sejuk dan suhu suam, sambil bacaan multimeter diperhatikan. Bacaan yang sihat biasanya berubah secara lancar, bukan melompat-lompat secara pelik atau terus kekal pada satu nombor. Jika sensor suhu aircond tidak menunjukkan perubahan langsung walaupun suhu berubah, kemungkinan besar sensor tersebut sudah gagal memberi maklum balas yang betul kepada PCB.

Manfaat ujian dinamik adalah ia membuktikan sama ada sensor benar-benar masih hidup dan sensitif terhadap perubahan suhu. Kadang-kadang, sensor yang rosak tidak putus sepenuhnya, tetapi bacaan menjadi statik. Keadaan ini boleh menyebabkan PCB salah faham suhu sebenar bilik atau coil. Akibatnya, aircond mungkin terlalu cepat cut-off, tidak mahu sejuk, atau kompresor bekerja secara tidak normal. Inilah sebab sensor suhu aircond perlu diuji bukan sahaja pada satu bacaan, tetapi juga pada perubahan suhu.

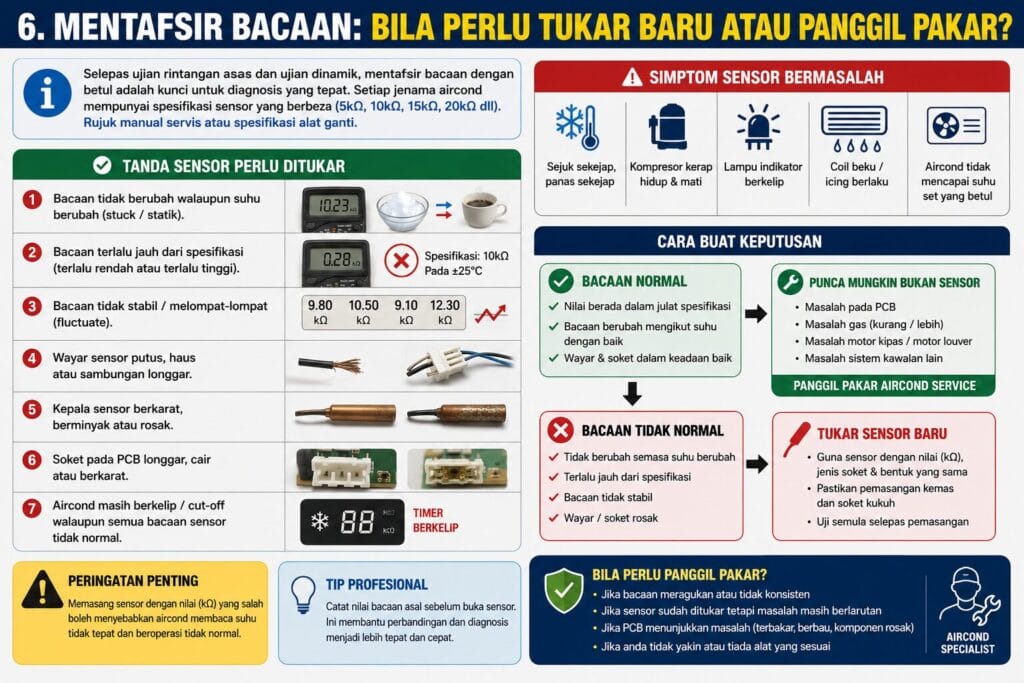

6. Mentafsir Bacaan: Bila Perlu Tukar Baru atau Panggil Pakar?

Selepas bacaan diperoleh, perkara paling penting ialah mentafsirnya dengan betul. Setiap jenama aircond seperti Daikin, Panasonic, York, Acson, Sharp, Midea atau jenama lain boleh menggunakan nilai sensor yang berbeza. Ada sensor 5kΩ, 10kΩ, 15kΩ atau 20kΩ bergantung kepada reka bentuk unit. Sebab itu, sensor suhu aircond tidak boleh dinilai hanya berdasarkan tekaan umum. Manual servis atau spesifikasi alat ganti perlu dirujuk.

Tanda sensor perlu diganti termasuk bacaan tidak berubah semasa suhu berubah, bacaan tidak stabil, bacaan terlalu jauh daripada spesifikasi, wayar putus, kepala sensor berkarat, atau soket rosak. Jika tanda-tanda ini wujud, menukar sensor mungkin menyelesaikan masalah dengan kos yang jauh lebih rendah berbanding menukar PCB. Namun, jika sensor suhu aircond kelihatan normal tetapi unit masih berkelip, tidak sejuk atau kompresor masih tidak stabil, punca masalah mungkin berada pada papan litar, gas, motor, atau sistem kawalan lain.

Manfaat mentafsir bacaan dengan betul ialah anda dapat mengelakkan pembaziran. Masalah aircond berkelip atau tidak stabil kadang-kadang selesai hanya dengan menukar sensor yang kecil dan murah. Tetapi jika diagnosis dibuat secara salah, anda mungkin menukar alat ganti yang tidak perlu. Dalam situasi bacaan meragukan, atau jika unit masih bermasalah walaupun sensor sudah diperiksa, pilihan paling selamat ialah memanggil profesional aircond service yang mempunyai alat diagnostik dan pengalaman untuk menilai sistem secara menyeluruh.

Kesimpulan

Menguji sensor suhu aircond bukanlah satu perkara yang terlalu rumit dari sudut konsep, tetapi ia tetap perlu dibuat dengan berhati-hati kerana melibatkan PCB, soket halus dan komponen elektrik. Dengan memahami fungsi sensor bilik, sensor gegelung, cara bacaan rintangan berubah mengikut suhu, dan tanda sensor rosak, anda boleh mengenal pasti punca awal masalah aircond dengan lebih bijak. Pengetahuan tentang sensor suhu aircond juga membantu anda mengelakkan salah diagnosis yang boleh menyebabkan kos pembaikan menjadi lebih mahal.

Tip akhir: Jika sensor didapati rosak, pastikan sensor gantian mempunyai nilai rintangan, bentuk kepala dan jenis soket yang sama dengan komponen asal. Memasang sensor suhu aircond dengan nilai yang salah boleh menyebabkan aircond membaca suhu secara tidak tepat, lalu beroperasi terlalu sejuk, kurang sejuk atau kerap cut-off. Jika semua ujian nampak normal tetapi unit masih gagal berfungsi, jangan ambil risiko membaiki PCB sendiri. Hubungi pakar aircond service yang bertauliah untuk pemeriksaan menyeluruh supaya sistem kembali berfungsi dengan selamat dan stabil.
